În calitate de furnizor experimentat de fire de conector, am întâlnit numeroase întrebări despre impedanța firelor de conector. Impedanța este un concept critic în lumea ingineriei electrice, mai ales când vine vorba de performanța firelor de conector. În acest blog, voi aprofunda ceea ce este impedanța, de ce contează pentru firele de conector și cum afectează funcționalitatea generală a sistemelor electrice.
Înțelegerea impedanței
Impedanța, notată de simbolul Z, este o măsură a opoziției pe care un circuit o prezintă la fluxul de curent alternativ (AC). Este o cantitate complexă care combină rezistența (R), reactanța inductivă (XL) și reactanța capacitivă (XC). Într -un circuit DC, rezistența este factorul principal care se opune fluxului de curent. Cu toate acestea, într -un circuit AC, situația este mai complexă datorită prezenței elementelor inductive și capacitive.
Rezistența este o proprietate a unui material care rezistă fluxului de curent electric. Este măsurat în ohmi (ω) și este cauzat de coliziunile electronilor cu atomii din conductor. Reactanța inductivă, pe de altă parte, este opoziția la schimbarea fluxului de curent cauzat de câmpul magnetic generat de un inductor. Este proporțională cu frecvența semnalului AC și inductanța inductorului. Reactanța capacitivă este opoziția la schimbarea tensiunii cauzate de câmpul electric între plăcile unui condensator. Este invers proporțional cu frecvența semnalului AC și capacitatea condensatorului.
Impedanța unui circuit poate fi calculată folosind următoarea formulă:
[Z = \ sqrt {r^2+(x_l - x_c)^2}]
unde (r) este rezistența, (x_l) este reactanța inductivă și (x_c) este reactanța capacitivă.
Impedanță în firele conectorului
Firurile conectorului sunt utilizate pentru a stabili conexiuni electrice între diferite componente dintr -un sistem electric. Impedanța unui fir de conector joacă un rol crucial în determinarea calității transmisiei semnalului electric. Dacă impedanța firului conectorului nu este potrivită în mod corespunzător cu impedanța sursei și a sarcinii, aceasta poate duce la reflectarea semnalului, atenuarea și distorsiunea.
Reflectarea semnalului apare atunci când o porțiune a semnalului electric care se deplasează de -a lungul firului conectorului este reflectată înapoi spre sursă din cauza unei nepotriviri a impedanței. Acest lucru poate provoca interferențe și poate reduce calitatea semnalului. Atenuarea se referă la reducerea amplitudinii semnalului electric pe măsură ce se deplasează de -a lungul firului conectorului. Este cauzată de rezistența și alte pierderi din sârmă. Distorsiunea apare atunci când forma semnalului electric este modificată din cauza nepotrivirii impedanței sau a altor factori.
Pentru a reduce la minimum reflecția semnalului, atenuarea și distorsiunea, este esențial să ne asigurăm că impedanța firului conectorului este potrivită corespunzător cu impedanța sursei și a sarcinii. Acest lucru este de obicei obținut prin utilizarea firelor de conector cu o impedanță caracteristică specifică. Impedanța caracteristică a unui fir de conector este impedanța pe care firul o prezintă unui semnal atunci când este încheiat cu o sarcină de aceeași impedanță.
Factori care afectează impedanța firelor de conector
Mai mulți factori pot afecta impedanța firelor de conector. Acestea includ geometria sârmei, materialul dielectric utilizat și frecvența semnalului electric.
- Geometrie de sârmă: Zona transversală, forma și distanțarea firelor dintr-un conector pot avea un impact semnificativ asupra impedanței sale. De exemplu, o zonă mai mare în secțiune transversală duce, în general, la o rezistență mai mică și, prin urmare, la o impedanță mai mică. În mod similar, forma și distanțarea firelor pot afecta reactanțele inductive și capacitive, care la rândul lor afectează impedanța.
- Material dielectric: Materialul dielectric utilizat în firul conectorului acționează ca un izolator între conductoare. Constanta dielectrică a materialului afectează reactanța capacitivă și, prin urmare, impedanța. Diferite materiale dielectrice au constante dielectrice diferite, care pot fi utilizate pentru a controla impedanța firului conectorului.
- Frecvenţă: Impedanța unui fir de conector depinde de frecvență. Pe măsură ce frecvența semnalului electric crește, reacțiile inductive și capacitive devin mai semnificative, iar impedanța sârmei se modifică. Prin urmare, este important să luăm în considerare intervalul de frecvență al semnalului electric atunci când selectați un fir de conector.
Importanța potrivirii impedanței în aplicațiile auto
În industria auto, firele de conector sunt utilizate într -o gamă largă de aplicații, inclusiv sisteme de control al motorului, sisteme de infotainment și sisteme de iluminat. Potrivirea impedanței este deosebit de importantă în aplicațiile auto pentru a asigura o transmisie de semnal electric fiabilă și eficientă.
De exemplu, într -un sistem de control al motorului, comunicarea exactă și în timp util între diverși senzori și unitatea de control a motorului (ECU) este crucială pentru performanțele optime ale motorului. Orice nepotrivire a impedanței din firele conectorului pot duce la distorsiunea semnalului și erori, ceea ce poate afecta funcționarea motorului. În mod similar, într-un sistem de infotainment, potrivirea impedanței este esențială pentru a asigura transmisia audio și video de înaltă calitate.

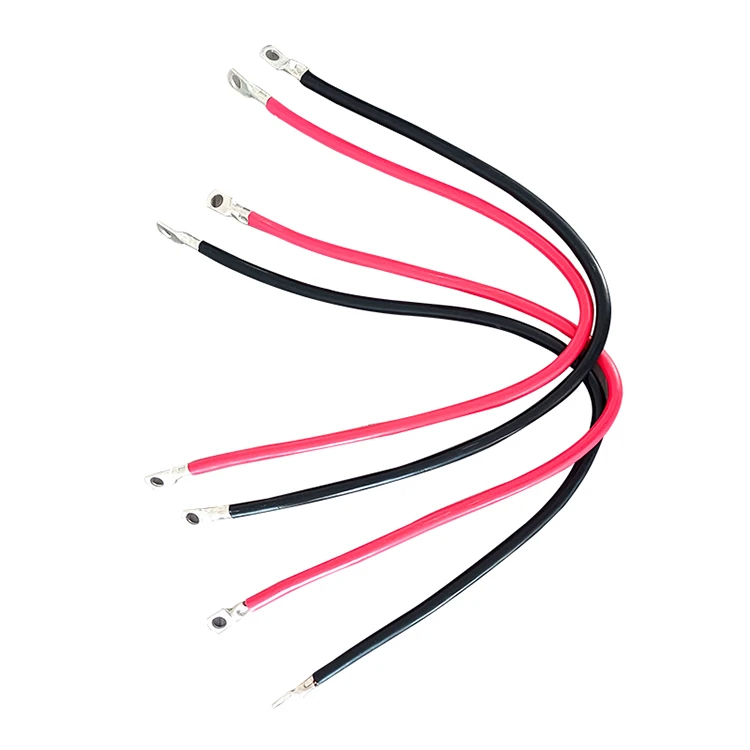

La compania noastră, oferim o varietate de fire de conector adecvate pentru aplicații auto. NoastreConector de sârmă automată femeie masculinăeste conceput pentru a oferi conexiuni electrice fiabile, cu o potrivire adecvată a impedanței. Avem și noiConector de sârmă automobil impermeabilOpțiuni pentru aplicații în care este necesară protecția împotriva umidității. Și al nostruMufe de conector de sârmă autosunt proiectate pentru a îndeplini standardele ridicate ale industriei auto.
Măsurarea impedanței firelor de conector
Măsurarea impedanței firelor de conector poate fi o sarcină complexă, în special pentru semnalele de înaltă frecvență. Există mai multe metode disponibile pentru măsurarea impedanței, inclusiv utilizarea analizorilor de rețea, a reflectătoarelor domeniului de timp (TDR) și a podurilor cu impedanță.
Un analizor de rețea este un instrument sofisticat care poate măsura parametrii de împrăștiere (parametri S) ai unui fir de conector. Acești parametri oferă informații despre caracteristicile de reflecție și transmisie ale firului, din care poate fi calculată impedanța. Un TDR este un alt instrument utilizat frecvent pentru măsurarea impedanței. Funcționează trimițând un puls electric scurt de -a lungul firului și măsurând reflecțiile de la orice întrerupere a impedanței. Impedanța poate fi apoi determinată pe baza întârzierii în timp și a amplitudinii reflecțiilor. O punte de impedanță este un instrument mai simplu care compară impedanța necunoscută a firului conectorului cu o impedanță standard cunoscută.
Concluzie
În concluzie, impedanța unui fir de conector este un parametru critic care afectează performanța sistemelor electrice. Înțelegerea impedanței și asigurarea unei potriviri adecvate a impedanței este esențială pentru minimizarea reflecției semnalului, atenuării și distorsiunii. În calitate de furnizor de fire de conector, ne-am angajat să oferim produse de înaltă calitate cu caracteristici de impedanță adecvate pentru diverse aplicații.
Dacă aveți nevoie de fire de conector pentru proiectul dvs., fie că este vorba pentru automobile, industriale sau alte aplicații, vă invităm să ne contactați pentru o discuție detaliată. Echipa noastră de experți vă poate ajuta să selectați firele de conector potrivite pe baza cerințelor dvs. specifice și să vă asigurați că veți obține cele mai bune performanțe din sistemele dvs. electrice.
Referințe
- Johnson, HW, & Graham, M. (2003). Propagarea semnalului de mare viteză: magia neagră avansată. Sala Prentice.
- Ott, HW (2009). Inginerie de compatibilitate electromagnetică. Wiley-Intersience.
